產品簡介

旋渦泵的用途 W型單級直連旋渦泵是供吸送清水或物理化學性質類似於水的液體之用，使用液溫不超過60，常用於鍋爐給水的配套，在造船、輕紡、化工、冶金、機械製造、水產養殖、固定消防穩壓、熱交換機組、農業遠程噴灌等部門等都有廣泛的應用。旋渦泵體積小、重量輕的特點在船舶裝置中具有極大的優越性。具有自吸能力或借助於簡單裝置來實現自吸。具有陡降的揚程特性曲線，因此，對係統中的壓力波動不敏感。某些旋渦泵可實現汽液混輸。這對於抽送含有氣體的易揮發的液體和汽化壓力很高的高溫液體具有重要的意義。旋渦泵結構簡單、鑄造和加工工藝都容易實現，某些旋渦泵零件還可以使用非金屬材料，如塑料、尼龍模壓葉輪等。

產品詳情

旋渦泵的葉輪為一等厚圓盤，在它外緣的兩側有很多徑向小葉片。在與葉片相應部位的泵殼上有一等截麵的環形流道，整個流道被一個隔舌分成為吸、排兩方，分別與泵的吸、排管路相聯。泵內液體隨葉輪一起回轉時產生一定的離心力，向外甩入泵殼中的環形流道，並在流道形狀的限製下被迫回流，重新自葉片根部進入後麵的另一葉道。因此，液體在葉片與環形流道之間的運動跡線，對靜止的泵殼來說是一種前進的螺旋線；而對於轉動的葉輪來說則是一種後退的螺旋線。旋渦泵即因液體的這種旋渦運動而得名。液體能連續多次進入葉片之間獲取能量，直到後從排出口排出。旋渦泵的工作有些像多級離心泵，但旋渦泵沒有像離心泵蝸殼或導葉那樣的能量轉換裝置。旋渦泵主要是通過多次連續作功的方式把能量傳遞給液體，所以能產生較高的壓力。在能量傳遞過程中，由於液體的多次撞擊，能量損失較大，泵的效率較低，一般為20～50%。旋渦泵隻適用於要求小流量（1～40米3/時）、較高揚程（可達250米）的場合，如消防泵、飛機加油車上的汽油泵、小鍋爐給水泵等。旋渦泵可以輸送高揮發性和含有氣體的液體，但不應用來輸送粘度大於7帕·秒的較稠液體和含有固體顆粒的不潔淨液體。旋渦泵的特點流量小，揚程高，具有自吸功能，可用來輸送粘度小於5度E的無固體顆粒及其類似於水的液體。如汽油、煤油、酒精等，可用作小型蒸汽鍋爐補水、化工、製藥、高樓供水等用途。過流部件還有不鏽鋼等材質可用來輸送酸、堿類有腐蝕性的液體。輸送介質溫度為-20~+80度。從結構可分為;單級、雙級、多級；直聯形式等。

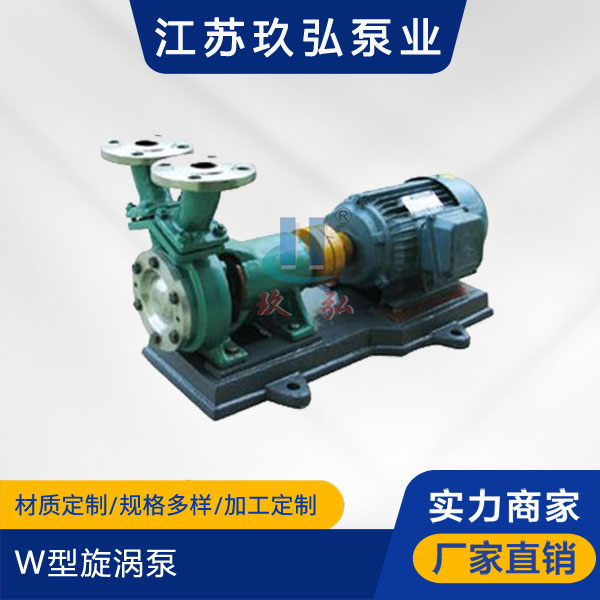

W型旋渦泵(圖1)

產品特點

型號參數


泵型號 Pump type	流量Q Capacity		揚程 Head （H）	轉速 Speed （n）	功率 Power（N）		效率 Eff (n)	允許吸上真空高度 A.S.L （HS）
泵型號 Pump type	米3/時 m3/hr	升/秒 i/s	揚程 Head （H）	轉速 Speed （n）	軸功率千瓦 Input power （KW）	電機功率千瓦 Motor power (KW)	效率 Eff (n)	允許吸上真空高度 A.S.L （HS）
20W-20	0.36	0.1	28	2900	0.196	0.75	14	7
	0.72	0.2	20		0.178		22	6.5
	0.9	0.25	15		0.175		21	6
25W-25	0.79	0.22	40	2900	0707	1.1	17	6.5
	1.44	0.4	25		0.378	0.75	26	6
	1.8	0.5	18		0.353	0.75	25	5.5
30W-30	1.73	0.48	52	2900	1.247	2.2	21	6.5
	2.88	0.8	30		0.970	1.5	24	6
	3.6	1	20		0.632	1.5	31	5.5
40W-40	3.6	1	60	2900	2.36	4	25	6
	5.4	1.5	40		1.73	3	34	5
	6.48	1.8	26		1.35	3	34	4
50W-45	6.12	1.7	66	2900	5.32	7.5	30	5
	9	2.5	45		3.06	5.5	36	4
	10.8	3	28		2.35	5.5	35	3
65W-50	10.1	2.8	84	2900	7.97	11	29	4.5
	14.4	4	50		5.03		39	3.5
	16.9	4.7	30		3.74		37	2.5
20W-65	0.36	0.1	80	2900	1.12	2.2	7	6.5
	0.72	0.2	65		0.85		15	6
	0.9	0.25	50		0.816		15	5.5
25W-70	0.792	0.22	110	2900	2.596	4	13	6
	1.44	0.4	70		2.374	3	22	5.5
	1.8	0.5	52		1.11	2.2	23	5
32W-75	1.73	0.48	115	2900	2.36	4	23	5.5
	2.88	0.8	75		1.96	3	30	5
	3.6	1	53		1.73	3	30	4.5
40W-90	3.6	1	132	2900	5.627	11	23	4.5
	5.4	1.5	90		4.01	7.5	33	3.5
	6.48	1.8	63		3.37	7.5	33	2.5
25W-110	0.79	0.22	150	2900	4.063	5.5	8.4	5
	1.44	0.39	110		2.885	4	15	4.5
	2.52	0.7	70		2.055	3	24	4
40W-120	4.25	1.18	150	2900	8.385	11	20.6	4
	5.4	1.5	120		6.817	11	26.3	3.5
	6.5	1.8	90		5.695	7.5	30	3
32W-120	1.46	0.4	155	2900	6.066	7.5	10	5
	2.3	0.64	120		4.717	5.5	15.8	4.5
	3.5	0.97	75		2.832	4	25	4
40W-150	1	0.28	250	2900	13.107	18	4.9	4
	3	0.83	200		10.236	15	15.5	4
	4.7	1.3	150		8.354	15	24	3
	6.6	2.1	100		6.009	11	30	3
