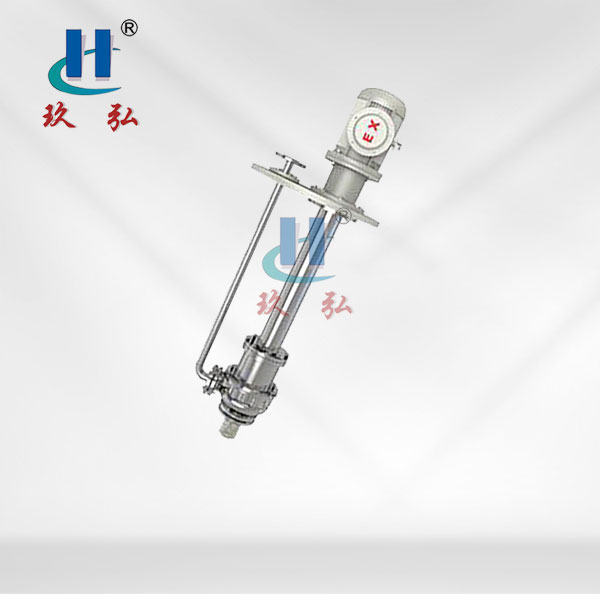

HYC耐腐磁力液下泵

 產品簡介
 產品詳情
 產品特點
 型號參數

產品簡介

HYC耐腐磁力液下泵是介質在輸送過程中防止外泄要求全封閉的適用場合而設計的液下式結構形式的泵型，其接觸液體的液下部分全部采用不鏽鋼製造，液下深度為1到6米不等，泵主機部分全部放置在液體內，采用靜密封設計，沒有傳統的機械密封，介質可與外部空氣完全隔離，真正達到無泄漏，特別適用於，易燃，易爆，有毒，高危介質，具有耐腐蝕範圍廣、效率高、軸聯接結構安全可靠、拆卸方便等優點，無需灌液即能抽送，由於泵運轉產生的軸向力及徑向力分別由滾動軸承和滑動軸承支撐，因此運行寧靜無噪音，是真正集環保與節能於一身的高、科、持產品，具有耐腐蝕性強、耐磨性好、機械強度高、食品級、設計合理、結構緊湊、性能可靠、使用維修方便、效率高、高效節能。

產品詳情

HYC耐腐磁力液下泵

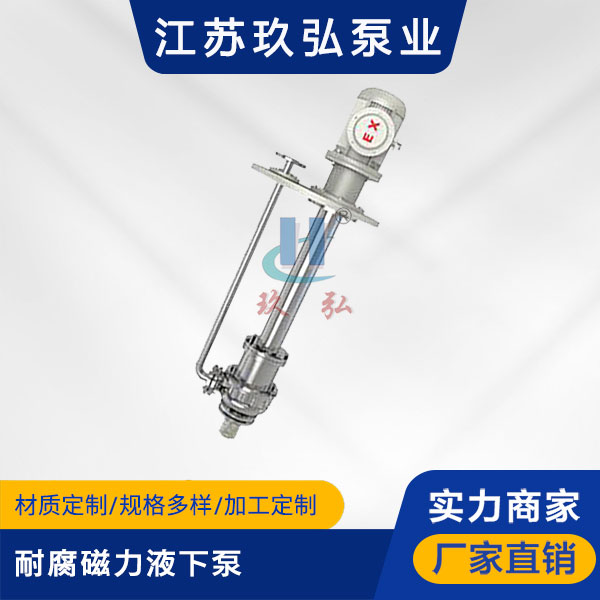

HYC耐腐磁力液下泵(圖1)

HYC耐腐磁力液下泵優點

1.HYC無泄漏磁力驅動液下泵按照國家標準設計的高效節能的新型無泄漏液下離心泵；

2.泵體、內轉子、泵蓋、葉輪、隔離套和泵軸等過流部件材質可采用304、316、316L、904、TA2、HC276等材質；

3.泵體和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，應能承受高速高壓液體的衝刷，且能夠承受瞬時熱衝擊的影響，具有高抗汽蝕能力，尺寸精準，流道光潔，保證泵的耐腐蝕性和耐壓性；

4.葉輪也采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，保證了可靠的扭矩傳遞，其閉式結構，流道優化設計，高效率，低NPSHR值，保證了泵流量及揚程穩定性；

5.隔離套是采用316L、TA2、HC276等材質及低漩渦隔套設計，隔離套處於一個正弦交變的磁場中，在垂直於磁力線方向的截麵上感應出渦電流並轉化成熱量。可選用高電阻率、高強度的非金屬材料製作隔離套，在降低渦流方麵效果十分明顯，消除所有多餘的熱量而減少了能耗；具有較高的耐破裂壓力、安全係數高，同時將泵腔與外界完全隔離，使泵室完全處於密封狀態，是輸送過程中達到無泄漏。

6.動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化矽,碳化鎢等材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命，滾動軸承采用進口NSK或SKF油脂潤滑免維護軸承；

7.磁塊選用釤鈷2:17，它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，可以最大程度避免退磁，使得磁材料的理論使用壽命高達20年；

8.泵軸向力自平衡結構是利用水力學原理，通過流體壓差自動平衡軸向力，滾動軸承的推力盤隻是在啟動和停車瞬間承受不平衡軸向力，能做到在工況點軸向力幾乎為零，大大提高了整機運行的穩定性；

9.磁力泵采用雙滑動軸承結構，運行更平穩，使介質流通順暢、滑動軸承的潤滑效果最佳；軸套和滑動軸承中的彈性墊片結構，延長軸承的使用壽命，減少泵的振動，同時避免了由於高溫條件引起的滑動軸承脹裂；

10.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮氣密封，安全、經濟和高效，徹底解決了介質泄漏；

HYC耐腐磁力液下泵用途

廣泛應用於石油、化工、煤化，製堿、冶煉、稀土、農藥、染料、醫藥、科研機構、國防工業等生產流程中易揮發，易燃、易爆，有毒、有害等高危介質的輸送。

性能範圍：設計壓力1.6-5.0Mpa；流量1.8-400m3/h；揚程15-125m；功率1.5-280kw；

適用溫度：-20～350℃；

注意事項：輸送比重大於1.3mg/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆粒或有結晶的介質。

產品特點

耐腐蝕性強、耐磨性好、機械強度高、食品級、設計合理、結構緊湊、性能可靠、使用維修方便、效率高、高效節能

型號參數

型號	轉速 r/min	流量 m3/h	揚程 m	效率％	汽蝕餘量 m	進口X出口 mm	電機功率 kw
型號	轉速 r/min	流量 m3/h	揚程 m	效率％	汽蝕餘量 m	進口X出口 mm	電機功率 kw
25YHYC-20	2900	1.5	22	28	2.5	25×20	2.2
		2	20	34.5	2.5
		3.2	18.5	36	3
25YHYC-32	2900	1.5	34.3	24	2.5	25×20	3
		2	32	32	2.5
		3.2	29.6	33	3
25YHYC-50	2900	1.5	52.5	28	2.5	25×20	5.5
		2	50	32	2.5
		3.2	48	30	3
25YHYC-80	2900	1.5	82	26	2.5	25×20	11
		2	80	30	2.5
		3.2	78.5	28	3
32YHYC-20	2900	2	22	40	2.5	32×20	2.2
		3.2	20	44	2.5
		5.5	18.5	42	3
32YHYC-32	2900	2	34.3	40	2.5	32×20	3
		3.2	32	44	2.5
		5.5	29.6	42	3
32YHYC-50	2900	2	52.5	32	2.5	32×20	5.5
		3.2	50	36	2.5
		5.5	48	34	3
32YHYC-80	2900	2	82	26	2.5	32×20	11
		3.2	80	30	2.5
		5.5	78.5	28	3
40YHYC-20	2900	4.4	22	41	2.5	40×25	2.2
		6.3	20	46	2.5
		8.3	18.5	43	3
40YHYC-32	2900	4.4	34.3	35	2.5	40×25	3
		6.3	32	40	2.5
		8.3	29.6	38	3
40YHYC-50	2900	4.4	52.5	26	2.5	40×25	7.5
		6.3	50	33	2.5
		8.3	48	32	3
40YHYC-80	2900	4.4	82	24	2.5	40×25	11
		6.3	80	28	2.5
		8.3	78.5	28	3
50YHYC-20	2900	7.5	22	43	2	50×32	3
		12.5	20	51	2
		15	18.5	49	2.5
50YHYC-32	2900	7.5	34.3	33	2	50×32	4
		12.5	32	44.5	2
		15	29.6	46	2.5
50YHYC-50	2900	7.5	52.5	28	2	50×32	7.5
		12.5	50	37	2
		15	48	40.5	2.5
50YHYC-80	2900	7.5	82	23	2	50×32	15
		12.5	80	32	2
		15	78.5	36.5	2.5
65YHYC-20	2900	15	21.8	37	2	65×50	4
		25	20	57	2
		30	18.5	60	2.5
65YHYC-32	2900	15	35	44	2	65×50	5.5
		25	32	53	2
		30	30	57	2.5
65YHYC-50	2900	15	53	41	2	65×40	11
		25	50	50	2
		30	47	53.5	2.5
65YHYC-80	2900	15	82	34	2	65×40	18.5
		25	80	46	2
		30	78	50	2.5
65YHYC-125	2900	15	127	28	2.5	65×40	30
		25	125	39	2.5
		30	123	48.5	3
80YHYC-20	2900	30	22.5	53	3	80×65	7.5
		50	20	57	3
		60	18	47	3.5
80YHYC-32	2900	30	36	52	2.5	80×65	11
		50	32	62	2.5
		60	29	60	3
80YHYC-50	2900	30	53	53	2.5	80×50	15
		50	50	60	2.5
		60	47	58	3
80YHYC-80	2900	30	84	44	2.5	80×50	30
		50	80	55	2.5
		60	75	57	3
80YHYC-125	2900	30	128	39	2.5	80×50	45
		50	125	48	2.5
		60	123	47.5	3
100YHYC-20	2900	60	24	59	4	100×80	11
		100	20	67	4.5
		120	16.5	57	5
100YHYC-32	2900	60	36	56	3.5	100×80	15
		100	32	67	4
		120	28	68	5
100YHYC-50	2900	60	54	57	3	100×65	30
		100	50	67	3.6
		120	47	66	4.8
100YHYC-80	2900	60	87	52	3.5	100×65	45
		100	80	63	3.8
		120	74.5	62	4.8
100YHYC-125	2900	60	133	48	3	100×65	75
		100	125	57	3.6
		120	118	59	4.2
125YHYC-20	2900	120	23	63	4.5	125×100	22
		200	20	72	4.5
		240	18	65	5
125YHYC-32	2900	120	35	57	3.8	125×100	30
		200	32	70	4.2
		240	28	69	5
125YHYC-50	1450	120	55	57	2.5	150×125	45
		100	50	70	2.5
		240	45	67	3
150YHYC-20	1450	120	132.5	56	4	125×100	22
		200	20	65	4.5
		240	120	58	5
150YHYC-32	1450	120	52	51	2.5	125×100	30
		200	32	57	2.5
		240	48.5	53	3
150YHYC-50	1450	120	53	56	2.5	150×125	45
		200	50	65	2.8
		240	46	58	3.5
200YHYC-20	1450	240	21.5	68	3.5	200×150	37
		400	20	74	4.3
		460	17.5	70	5
200YHYC-32	1450	240	37	62	3	200×150	75
		400	32	74	3.5
		460	28.5	72	4
200YHYC-50	1450	240	55	62	3	200×150	110
		400	50	73	3.8
		460	45	70	4.5
250YHYC-20	1450	600	22	75	4.1	250×200	75
		800	20	78	5
		960	16	77	6
250YHYC-32	1450	600	34	73	4.8	250×200	90
		800	32	75	5.5
		960	28	75	6.4
250YHYC-50	1450	600	54.5	55	3.5	250×200	160
		800	50	68	4.3
		960	39	70	5
300YHYC-32	1450	1550	35	58	3.6	300×250	220
		1400	32	74	4.5
		1300	26	65	5.4
300YHYC-50	1450	1550	55	65	4.1	300×250	315
		1400	50	75	5
		1300	42.5	73	6
