FY型不鏽鋼液下泵

產品簡介

FY型不鏽鋼液下泵是一種單級單吸長軸式液下離心泵，其標記、額定性能點和法蘭連接尺寸等效采用ISO2858國際標準、技術條件采用ISO5199標準。與原FY型耐腐蝕液下泵相比，具有體積小、效率高、節能效果好，運行可靠等優點。適用於輸送稍含固體顆粒、磨料的腐蝕性介質 泵的輸送溫度一般為0~105℃.溫度在-20~0℃、105~180℃時可采用保溫夾套及冷卻夾套，采用低溫或高溫耐磨導軸承，此類情況用戶應說明。 如輸送介質有少量固體顆粒，滑動軸承應采用外潤滑方式（外接壓力大於0.2MPa的清水和其他允許的介質），此類情況用戶應說明。 泵的工作壓力按1.6MPa設計。 泵的性能範圍：流量為1.6-2600m3/h，揚程為5-132m。

產品詳情

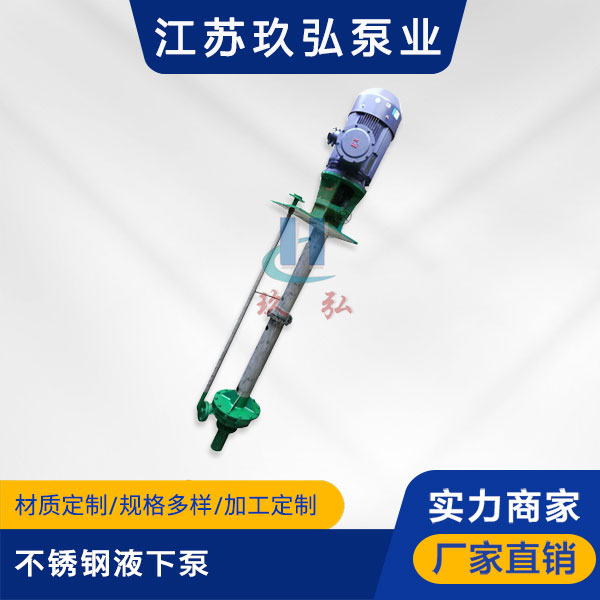

FY型不鏽鋼液下泵(圖1)

FY型不鏽鋼液下泵結構說明

FY型主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、上下出液管、軸承架、底板等零件組成。

泵的吸入口順著軸線方向：出口與軸線平行。

泵的轉向自吸入口向電動機端看去，為順時針方向旋轉。

FY型耐腐蝕液下泵的立式電動機以雙頭螺栓固緊於電機座上，並通過彈性聯軸器與泵直接轉動，泵體中間接管、軸承架出液管、管法蘭，以螺栓連接構成一體，固定在大盤上，泵的整體通過底板安裝在容器上，FY型泵除去觸液部件外其他主要部件，如電機座、軸承架等均用鑄鐵製造。


產品特點

體積小、效率高、節能效果好，運行可靠

型號參數

型號

泵額定轉速n=2900r/min

泵額定轉速n=1450r/min

流量Q
(m3/h)

揚程H
(m)

電機功率
(KW)

流量Q
(m3/h)

揚程
（m）

電機功率
（KW）

25FY-25

3.6

25

2.2

1.6

6

0.75

25FY-41

3.6

41

4

1.6

10

1.5

25FY-50

3.2

50

5.5

1.6

12.5

1.5

25FY-80

3.2

80

11

1.6

20

2.2

40FY-16

7.2

16

2.2

3.6

4

1.1

40FY-26

7.2

26

3

3.6

5

1.1

40FY-40

7.2

40

4

3.6

10

1.5

40FY-50

6.3

50

5.5

3.2

12.5

1.5

40FY-80

6.3

80

11

3.2

20

2.2

50FY-25

14.4

25

4

7.2

6

1.5

50FY-40

14.4

40

7.5

7.2

10

2.2

50FY-50

12.5

50

7.5

6.3

12.5

2.2

50FY-80

12.5

80

15

6.3

20

3

65FY-25

28.8

25

5.5

14

6

1.5

65FY-40

28.8

40

11

14

10

3

65FY-50

25

50

11

12.5

12.5

3

65FY-80

25

80

18.5

12.5

20

3

65FY-125

25

125

30

12.5

32

5.5

80FY-15

54

15

5.5

27

4

0.75

80FY-24

54

24

11

27

6

1.1

80FY-38

54

38

15

27

9

1.5

80FY-50

50

50

22

25

12.5

2.2

80FY-80

50

80

30

25

20

4

80FY-125

50

125

45

25

32

7.5

100FY-23

100

23

11

50

5

2.2

100FY-37

100

37

15

50

9

3

100FY-50

100

50

30

50

12.5

4

100FY-80

100

80

45

50

20

7.5

100FY-125

100

125

75

50

32

11

125FY-50

200

50

45

100

12.5

7.5

125FY-80

200

80

75

100

20

15

125FY-125

200

125

132

100

32

18.5

150FY-20




200

20

30

150FY-32




200

32

45

150FY-50




200

50

55

200FY-20




400

20

45

200FY-32




400

32

75

200FY-50




400

50

90
